Artikelnummer: AMQ5

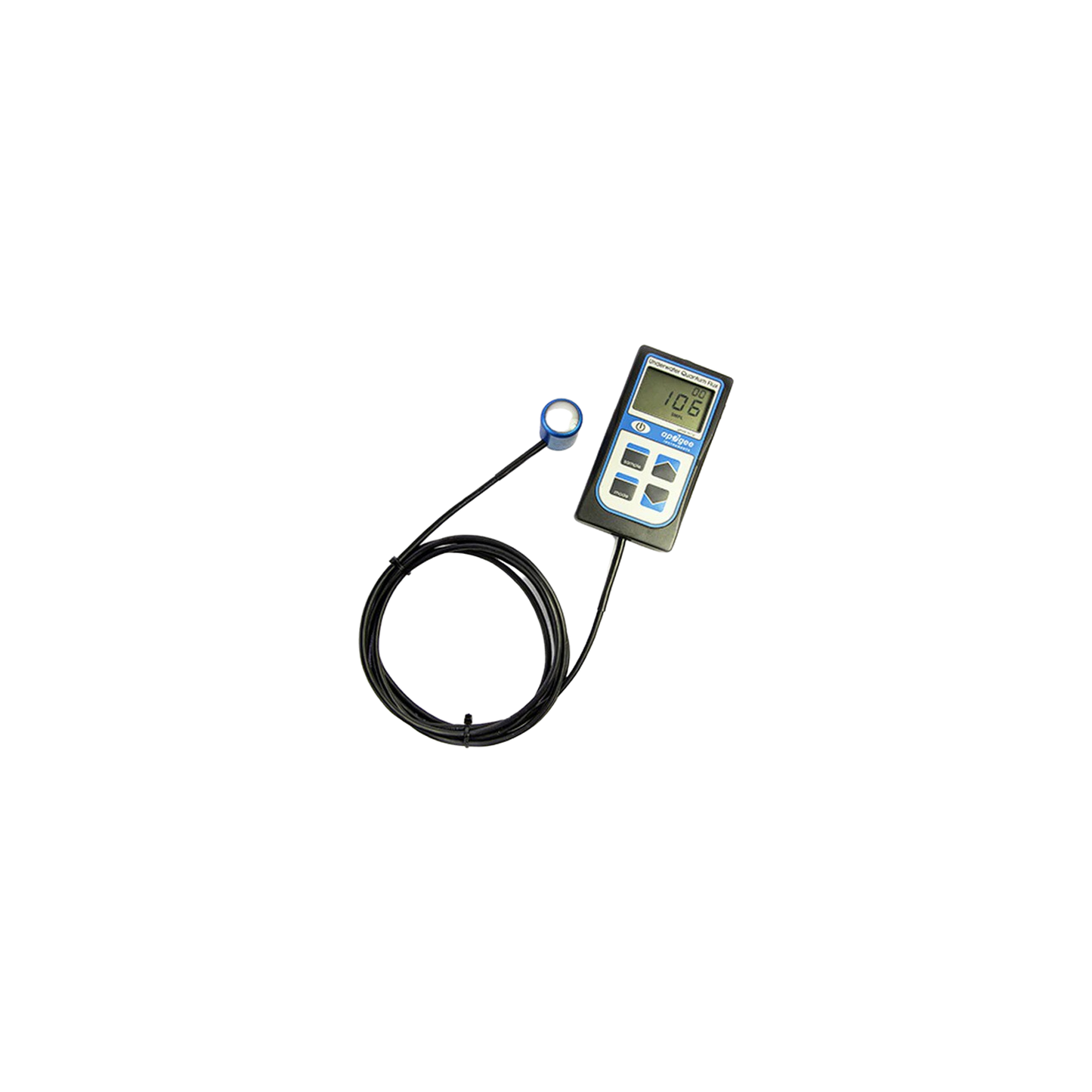

Apogee MQ-510 Underwater Full Spectrum Quantum Meter

Apogee MQ-510 Underwater Full Spectrum Quantum Meter

Artikel auf Lager und versandbereit.
Normaler Preis 690,90 €
Normaler Preis 720,00 € Verkaufspreis 690,90 €
Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet

Zahle sicher & flexibel:

Maestro Mastercard PayPal SOFORT Union Pay Visa
VollstÀndige Details anzeigen

Produktbeschreibung

Sorgen Sie fĂŒr das richtige Licht fĂŒr die Unterwasser-Photosynthese

Photosynthetische Strahlung ist fĂŒr das Wachstum von photosynthetischen Organismen wie Korallen essentiell. Der WellenlĂ€ngenbereich von 400 bis 700 nm ist PAR (photosynthetisch aktive Strahlung) oder PPFD (photosynthetische Photonenflussdichte). Apogee-Quanten/PAR-Sensoren sind darauf kalibriert, die Anzahl der Photonen des Lichts in diesem Bereich zu messen.

Funktionsweise

PAR (photosynthetisch aktive Strahlung) ist eine fĂŒr die Photosynthese erforderliche Energiequelle, die durch Photonen im WellenlĂ€ngenbereich von 400 bis 700 nm erzeugt wird. Die Energiequelle, PAR, wird in PPFD-Einheiten (Photosynthetic Photon Flux Density) ausgedrĂŒckt, ÎŒmol m-2 s-1. PAR kann sowohl aus Sonnenlicht als auch aus elektrischen Lichtquellen gemessen werden, um sicherzustellen, dass Korallen das richtige Licht oder die richtigen Photonen fĂŒr eine optimale Gesundheit erhalten. Der PAR-Bedarf von Korallen variiert stark aufgrund der unterschiedlichen Tiefen und Wasserbedingungen, in denen sie von Natur aus vorkommen. Informationen ĂŒber spezifische Korallen-PAR-Anforderungen erhalten Sie, wenn Sie einen professionellen Aquarianer fragen, der sich in einem lokalen Riff-Verein engagiert, und durch BeitrĂ€ge wie Photosynthese und Photoadaptation von Sanjay Joshi. Apogee Unterwasser-Quantum/PAR-MessgerĂ€te und -Sensoren messen die PAR-Werte eines Aquariums sehr genau, um ein besseres VerstĂ€ndnis der Aquarienbeleuchtung zu erhalten.

Vollspektrum Sensor

VerfĂŒgt ĂŒber einen verbesserten Messdetektor, der hervorragende Messungen unter allen Lichtquellen, einschließlich LEDs, direkt nach dem Auspacken liefert. Der Vollspektrum Quantum-Sensor hat einen Spektralbereich von 389 bis 692 nm ± 5 nm. Der Sensor ist mit einem HandmessgerĂ€t mit Digitalanzeige (MQ-510), mit USB-Übertragung und kundenspezifischer Software (SQ-520), sowie mit mehreren AnalogausgĂ€ngen zur Verwendung mit einem Datenlogger oder Voltmeter erhĂ€ltlich.

Original Sensor

Eine kostengĂŒnstigere Option, die fĂŒr alle Lichtquellen hervorragend geeignet ist, mit Ausnahme der meisten LEDs, bei denen Korrekturfaktoren nach der Messung angewendet werden mĂŒssen, um genaue Messwerte zu erzielen. Der Original-Quantensensor hat einen Spektralbereich von 410 bis 655 nm. Der Sensor ist mit einem HandmessgerĂ€t mit Digitalanzeige (MQ-210) und mehreren AnalogausgĂ€ngen zur Verwendung mit einem Datenlogger oder Voltmeter erhĂ€ltlich.

Bereit fĂŒr den Unterwassereinsatz

Alle apogee Unterwasser-QuantenmessgerĂ€te und -Sensoren (MQ-210 und -510 sowie SQ-420 und -520) korrigieren automatisch den Eintaucheffekt oder haben eine Eintaucheinstellung, so dass der Benutzer direkt aus der Verpackung heraus ausgezeichnete Unterwassermessungen durchfĂŒhren kann. Die Sensoren verfĂŒgen ĂŒber einen wasserdichten Sensorkopf, der fest vergossen ist, um eine vollstĂ€ndige Abdichtung zu gewĂ€hrleisten und sicherzustellen, dass er keine HohlrĂ€ume fĂŒr das Eindringen von Wasser aufweist und so Messfehler verursachen kann.

PAR Messungen unter Wasser

Quantum-Sensoren werden zunehmend zur Messung der photosynthetischen Photonenflussdichte (PPFD, Einheiten von ”mol m-2 s-1) unter Wasser verwendet, was fĂŒr biologische, chemische und physikalische Prozesse in natĂŒrlichen GewĂ€ssern und in Aquarien wichtig ist. Wenn ein Quantum-Sensor, der nicht unter Wasser kalibriert wurde, fĂŒr Messungen unter Wasser verwendet wird, zeigt der Sensor niedrige Werte an.

Dieses PhĂ€nomen wird als Immersionseffekt bezeichnet und tritt auf, weil der Lichtbrechungsindex von Wasser (1,33) grĂ¶ĂŸer ist als außerhalb des Wassers (1,00). Der höhere Lichtbrechungsindex von Wasser bewirkt, dass im Wasser mehr Licht vom Sensor zurĂŒckgestreut (oder reflektiert) wird als bei Außenmessungen (Smith, 1969; Tyler und Smith, 1970). Je mehr Licht reflektiert wird, desto weniger Licht wird durch den Diffusor zum Detektor durchgelassen, was dazu fĂŒhrt, dass der Sensor einen niedrigen Wert anzeigt. Wenn dieser Effekt nicht korrigiert wird, sind Messungen unter Wasser nur relativ, was es schwierig macht, Licht in verschiedenen Umgebungen zu vergleichen.

Der Vollspektrum Quantum-Sensor von Apogee (Modell SQ-500) ist im Vergleich zum Original Quantum-Sensor (Modell SQ-120) im Spektrum genauer, aber die einzigartige Optik (hauptsĂ€chlich die Form) bewirkt, dass der Eintaucheffekt bei dem neuen Sensor grĂ¶ĂŸer ist. Unterwasser-PAR-Messungen, die mit einem Vollspektrumsensor gesammelt wurden, können durch Multiplikation mit 1,32 korrigiert werden; Messungen, die mit einem Original Apogee-Sensor gesammelt wurden, sollten mit 1,08 multipliziert werden.

Die Unterwasser-QuantenmessgerĂ€te MQ-210 und MQ-510 wenden den Eintaucheffekt-Korrekturfaktor bereits ĂŒber die Firmware des MessgerĂ€ts auf die Messwerte an. ZusĂ€tzlich verfĂŒgen der SQ-420 und SQ-520 ĂŒber eine "Eintaucheinstellung", die den Eintaucheffekt-Korrekturfaktor ĂŒber die ApogeeConnect-Software auf die Sensormesswerte anwendet. Diese Sensoren benötigen keine Korrekturen nach der Messung.

Funktion zur Datenprotokollierung

Die MessgerĂ€te MQ-210 und -510 zeichnen bis zu 99 manuelle Messungen auf. Im Erfassungsmodus fĂŒhrt das MessgerĂ€t alle 30 Sekunden eine Messung durch. Alle 30 Minuten fĂŒhrt das MessgerĂ€t einen Mittelwert der sechzig 30-Sekunden-Messungen durch und zeichnet den gemittelten Wert auf. Das MessgerĂ€t kann bis zu 99 Mittelwerte speichern. Die USB-Sensoren SQ-420 und -520 verfĂŒgen ĂŒber einen internen Speicher, der 10.000 vom Benutzer spezifizierte periodische Messungen speichern kann, die auf einen Computer ĂŒbertragen werden können, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer eingesehen werden. Das Herunterladen der Daten auf einen Computer erfordert das Datentransfer-Kabel AC-100 (ein Standard-USB-Kabel funktioniert nicht) und die Apogee-AMS-Software.

Typische Anwendungen

PPFD-Messungen ĂŒber PflanzenĂŒberdachungen in Außenbereichen, GewĂ€chshĂ€usern und Wachstumskammern sowie reflektierte oder unter Überdachungen (durchgelassene) PPFD-Messungen in den gleichen Umgebungen. Quantensensoren werden auch zur Messung der PPFD in aquatischen Umgebungen, einschließlich Salzwasseraquarien, in denen Korallen gezĂŒchtet werden, verwendet.

Befestigung

Die Solar-Montagehalterung AL-120 mit Nivellierplatte erleichtert die Montage des Sensors an einem Mast oder Rohr. Die Nivellierplatte fĂŒr SolarfĂŒhler AL-100dient zum Ausgleich des Sensors, wenn er auf einer ebenen FlĂ€che sitzt oder an einer OberflĂ€che montiert wird.



Anwendung:

Bereitstellung und Installation

Die Quantum-MessgerĂ€te der Apogee MQ-Serie sind fĂŒr stichprobenartige Messungen und die Berechnung des tĂ€glichen Lichtintegrals (DLI; Gesamtzahl der Photonen, die im Laufe eines Tages auf eine ebene OberflĂ€che auftreffen) durch die eingebaute Logging-Funktion ausgelegt. Zur genauen Messung der auf eine horizontale OberflĂ€che auftreffenden PFFD muss der Sensor waagerecht sein. Die als Zubehör erhĂ€ltliche Nivellierplatte AL-100 wird zur Verwendung mit dem MQ-510 empfohlen, um sicherzustellen, dass der Sensor nivelliert ist, wenn er an einer Traverse befestigt ist. Die in der Platte befindliche Wasserwaage ermöglicht eine einfache und genaue Nivellierung.

Das Zubehörteil AM-320 Tauchsensorstab enthĂ€lt eine Montagevorrichtung am Ende eines 40-Zoll-Glasfasersegment Sondenstabes und eignet sich gut fĂŒr den Einsatz in Salzwasser. Der Stab ermöglicht es dem Benutzer, den Sensor in schwer zugĂ€nglichen Bereichen wie Aquarien zu platzieren.

Inbetriebnahme und Messung

Die Quantum-MessgerÀte der MQ-Serie sind mit einer benutzerfreundlichen Schnittstelle ausgestattet, die schnelle und einfache Messungen ermöglicht.

Um das MessgerĂ€t mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie den Batteriedeckel von der RĂŒckseite des MessgerĂ€ts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Leiterplatte des MessgerĂ€ts nach außen zeigen.

  1. DrĂŒcken Sie den Netzschalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne AktivitĂ€t kehrt das MessgerĂ€t in den Schlafmodus zurĂŒck und die Anzeige schaltet sich aus, um die Batterie zu schonen.
  2. DrĂŒcken Sie die Mode-Taste, um das HauptmenĂŒ aufzurufen, in dem die manuelle oder automatische Protokollierung ausgewĂ€hlt wird und in dem das MessgerĂ€t zurĂŒckgesetzt werden kann.
  3. DrĂŒcken Sie die Sample-Taste, um einen Messwert wĂ€hrend manueller Messungen zu protokollieren.
  4. DrĂŒcken Sie die AufwĂ€rtstaste, um im HauptmenĂŒ eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blĂ€ttern.
  5. DrĂŒcken Sie die AbwĂ€rtstaste, um im HauptmenĂŒ eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blĂ€ttern.

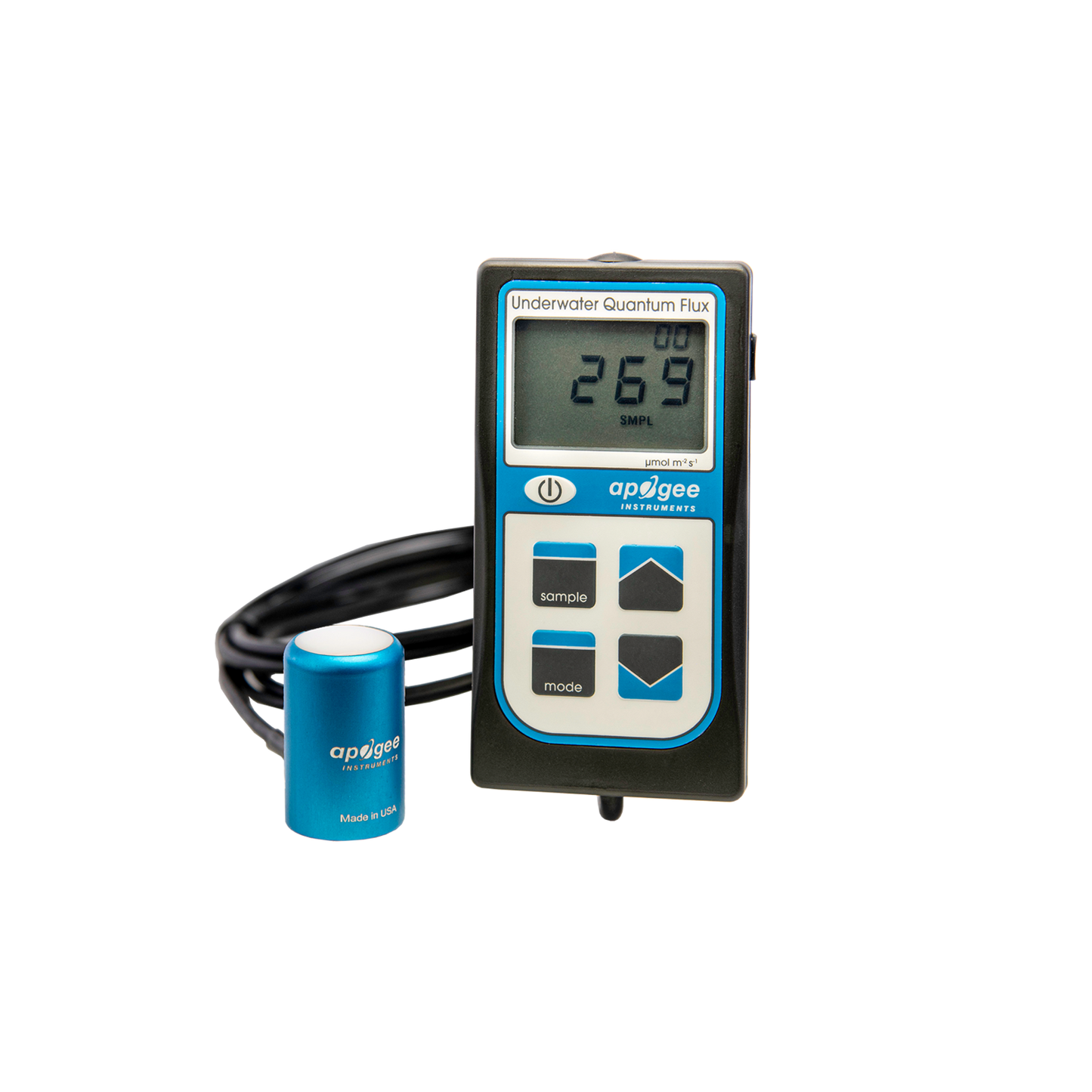

Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewĂ€hlten MenĂŒpunkten am unteren Rand.

Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wĂ€hlen, drĂŒcken Sie einmal die Mode-Taste und wĂ€hlen Sie mit den Auf-/Ab-Tasten die entsprechende Auswahl (SMPL oder LOG). Wenn der gewĂŒnschte Modus blinkt, drĂŒcken Sie den Mode-Knopf noch zweimal, um das MenĂŒ zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drĂŒcken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein ZĂ€hler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das MessgerĂ€t im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzufĂŒhren. Alle 30 Minuten bildet das MessgerĂ€t den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das MessgerĂ€t kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der Ă€ltesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (ĂŒber einen Zeitraum von 24 Stunden) speichert das MessgerĂ€t auch eine integrierte tĂ€gliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1).

ZurĂŒcksetzen: Um das MessgerĂ€t entweder im SMPL- oder LOG-Modus zurĂŒckzusetzen, drĂŒcken Sie die Mode-Taste dreimal (RUN sollte blinken) und drĂŒcken Sie dann bei gedrĂŒckter Ab-Taste die Mode-Taste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur fĂŒr den gewĂ€hlten Modus. Das heißt, die DurchfĂŒhrung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die DurchfĂŒhrung eines Reset im LOG-Modus löscht nur die automatischen Messungen.

ÜberprĂŒfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch DrĂŒcken der AufwĂ€rts/AbwĂ€rts-Tasten ĂŒberprĂŒft werden. Zum Verlassen und ZurĂŒckkehren zu den Echtzeit-Messwerten drĂŒcken Sie die Sample-Taste. Beachten Sie, dass die integrierten tĂ€glichen Gesamtwerte nicht ĂŒber die LCD-Anzeige zugĂ€nglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können.

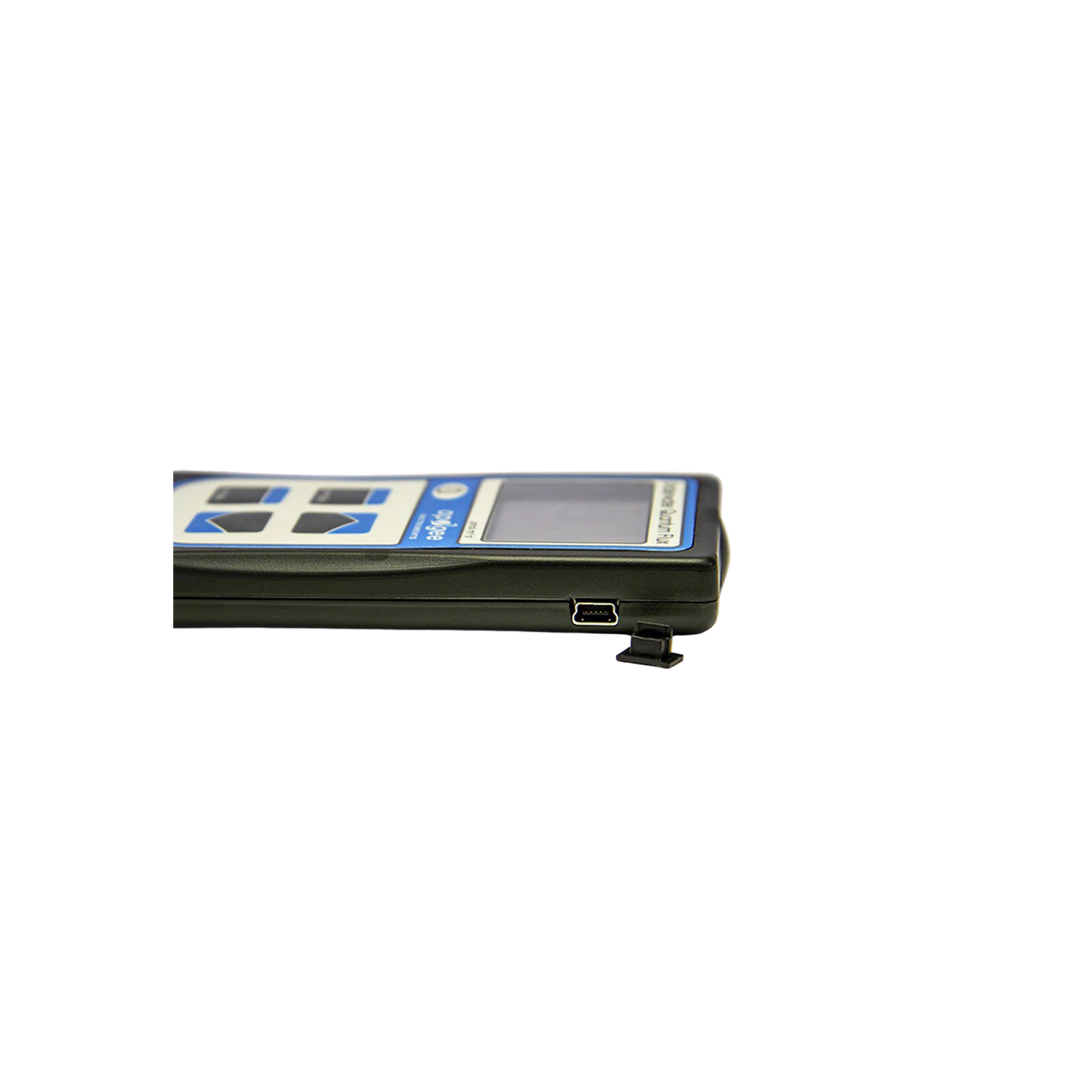

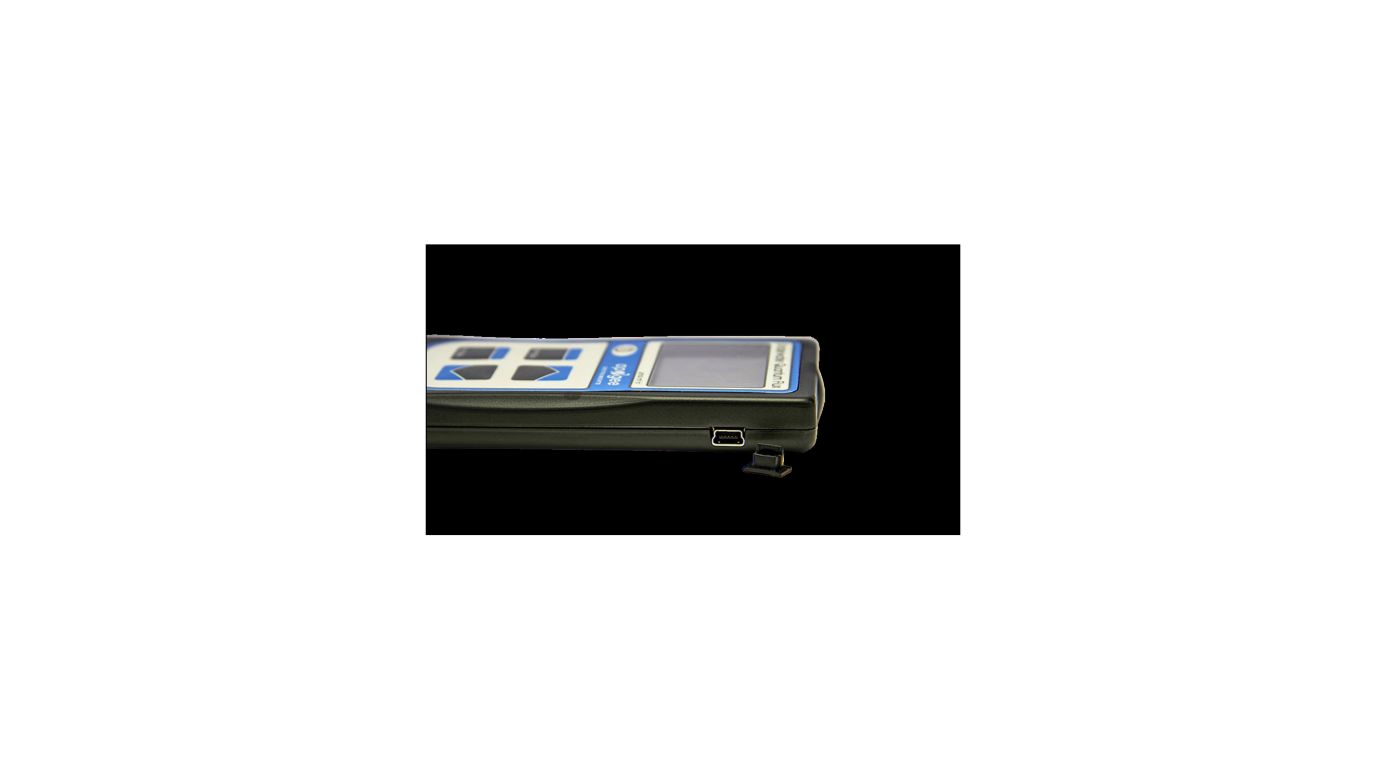

FĂŒr das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhĂ€ltlich) erforderlich. Das MessgerĂ€t gibt Daten unter Verwendung des UART-Protokolls aus und erfordert die Umwandlung des AC-100 von UART auf USB, so dass Standard-USB-Kabel nicht funktionieren. Anleitungen zur Einrichtung und Software können von der Apogee-Website heruntergeladen werden.

Eintaucheffekt-Korrekturfaktor

Wenn ein Strahlungssensor in Wasser getaucht wird, wird mehr von der einfallenden Strahlung aus dem Diffusor zurĂŒckgestreut, als wenn sich der Sensor im Freien befindet (Smith, 1969; Tyler und Smith, 1970). Dieses PhĂ€nomen wird durch den Unterschied im Brechungsindex fĂŒr außerhalb des Wassers (1,00) und im Wasser (1,33) verursacht und als Immersionseffekt bezeichnet. Ohne Korrektur fĂŒr den Immersionseffekt können im Freien kalibrierte Strahlungssensoren nur relative Werte unter Wasser liefern (Smith, 1969; Tyler und Smith, 1970). Korrekturfaktoren fĂŒr den Eintaucheffekt können abgeleitet werden, indem Messungen außerhalb des Wassers und in mehreren Wassertiefen bei konstantem Abstand von einer Lampe in einer kontrollierten Laborumgebung durchgefĂŒhrt werden.

Der Sensor MQ-510 hat einen Eintaucheffekt-Korrekturfaktor von 1,32. Der Eintaucheffekt-Korrekturfaktor ist bereits in der Firmware des MessgerĂ€ts MQ-510 berĂŒcksichtigt, so dass Sie den Korrekturfaktor nicht auf Ihre Messungen anwenden mĂŒssen. Wenn Sie mit Ihrem MessgerĂ€t Messungen im Freien durchfĂŒhren möchten, teilen Sie einfach die gemessene Zahl durch den Eintaucheffekt (1,32).

Bei Messungen unter Wasser können nur der Sensor und das Kabel ins Wasser eingetaucht werden. Das HandmessgerĂ€t ist nicht wasserdicht und darf nicht nass werden. Wenn die Gefahr besteht, dass das MessgerĂ€t durch Spritzwasser nass werden könnte, empfehlen wir, es in eine PlastiktĂŒte oder einen anderen BehĂ€lter zu legen, um es vor versehentlichem Eindringen von Wasser zu schĂŒtzen.

Weitere Informationen ĂŒber Messungen unter Wasser und den Immersionseffekt finden Sie auf der Apogee-Webseite.



HINWEIS: Das HandmessgerÀt ist nicht wasserdicht, nur der Sensor und das Kabel sind wasserdicht.



Technische Daten:

Abmessungen (LxBxH): 126 x 70 x 24 mm
Messbereich: 0 bis 4000 ”mol mˉÂČ sˉÂč
Spektralbereich: 389 bis 692 nm ± 5 nm (WellenlÀngen, bei denen die Reaktionszeit mehr als 50 % betrÀgt)
Langzeit-Abweichung (InstabilitÀt): Weniger als 2 % pro Jahr
Reaktionszeit: Weniger als 1 ms
Spektrale SelektivitÀt: Weniger als 10 % von 412 bis 682 nm ± 5 nm

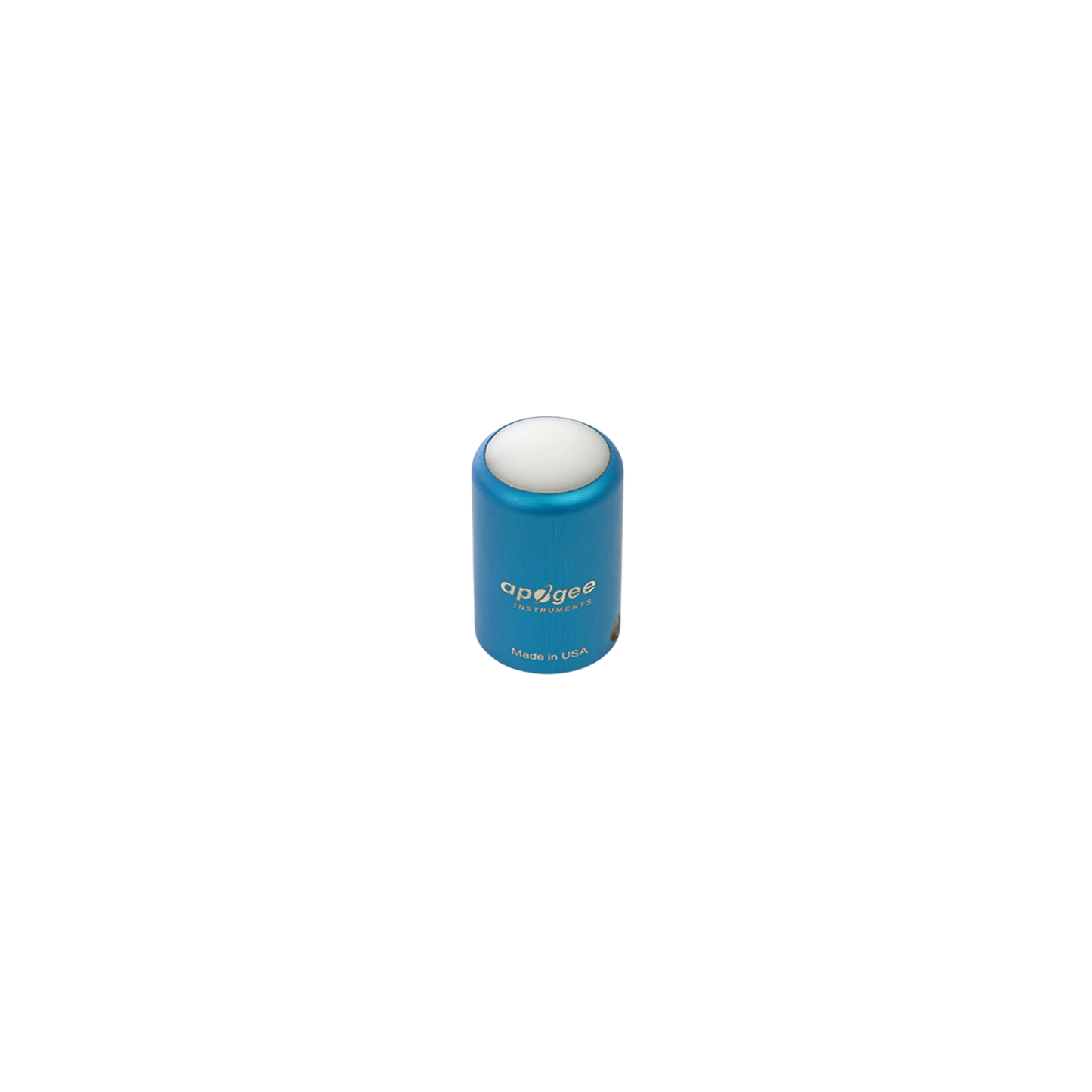

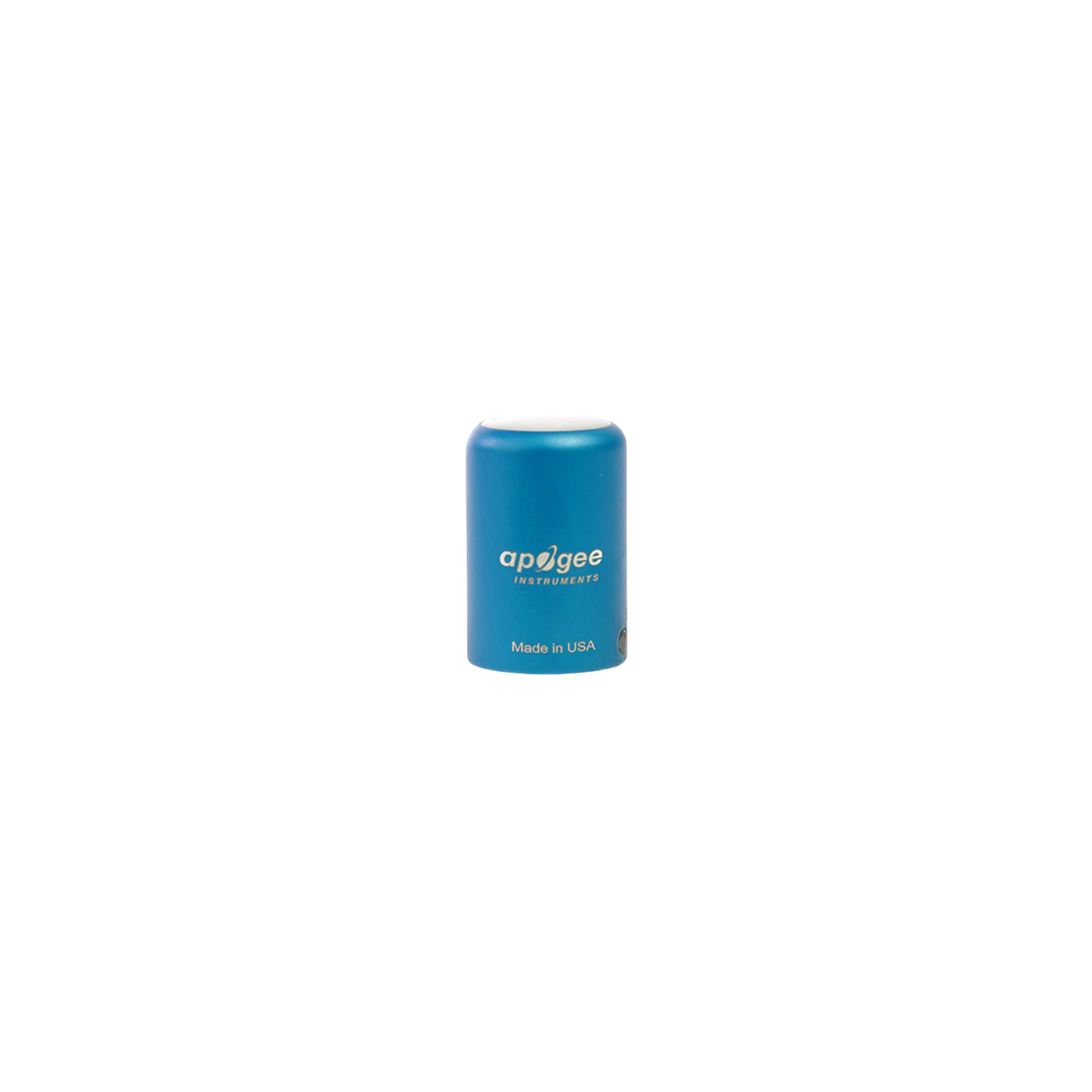

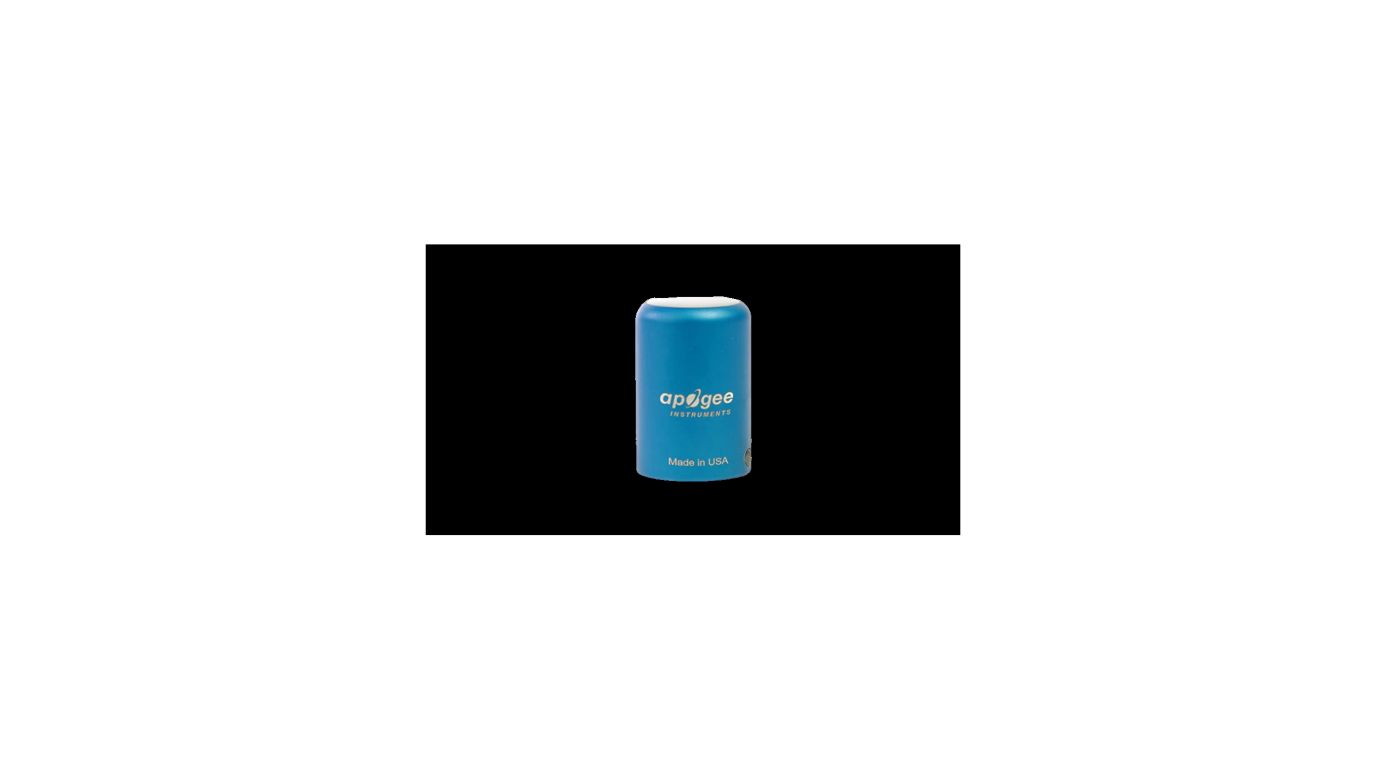

Sensorabmessungen: 24 mm Durchmesser, 37 mm Höhe
Kabel: 2 m isolierte, verseilte Zweidrahtleitung mit Santopren-Gummimantel (hohe WasserbestÀndigkeit, hohe UV-StabilitÀt, KÀlteflexibilitÀt), zusÀtzliches Kabel erhÀltlich.
