Produktbeschreibung
Erweiterte Unterwasser ePAR-Messungen
Das MQ-650 ePAR-Messgerät wurde für erweiterte PAR-Messungen unter Wasser (400-750 nm) entwickelt und wendet den Korrekturfaktor des Sensors für den Immersionseffekt bereits über die Firmware auf die Messwerte an. Das Messgerät liefert hervorragende Messungen unter allen Lichtquellen, einschließlich LEDs.

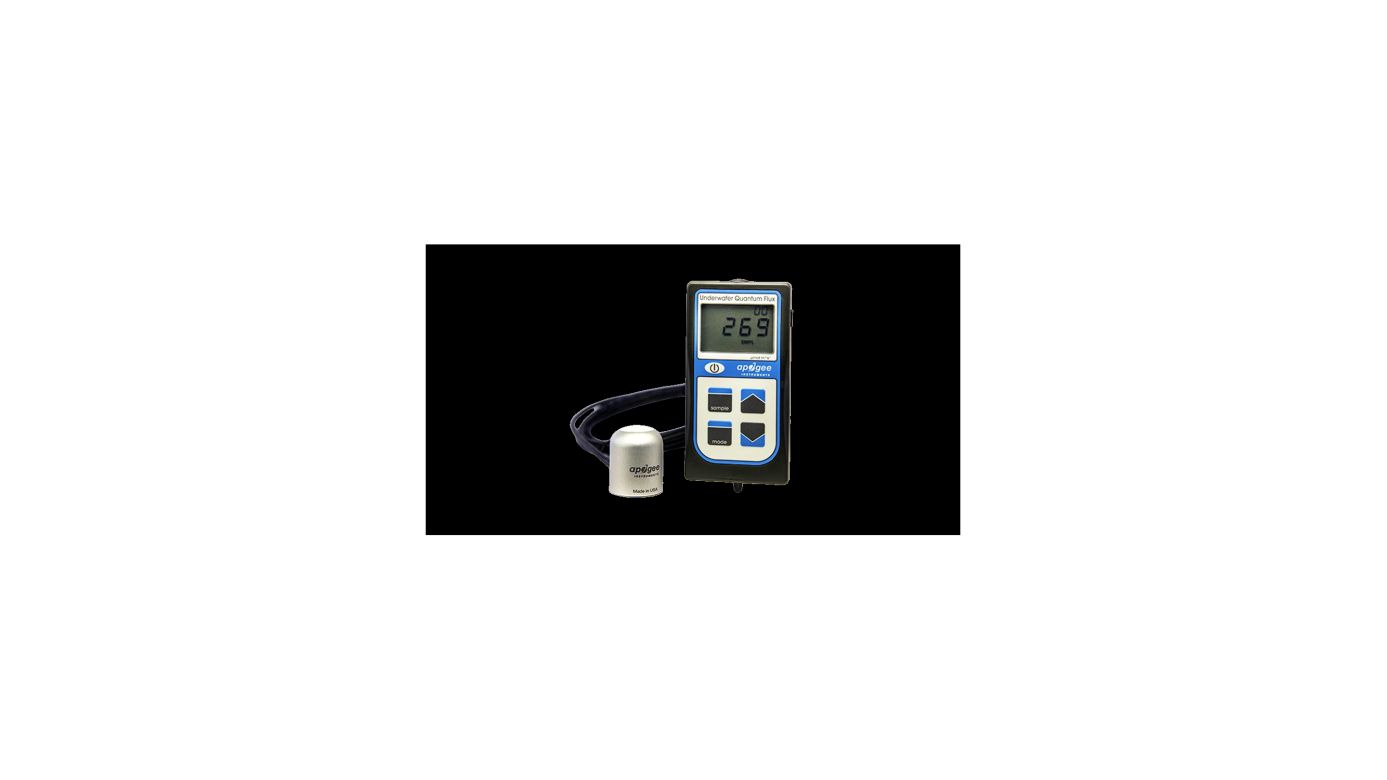

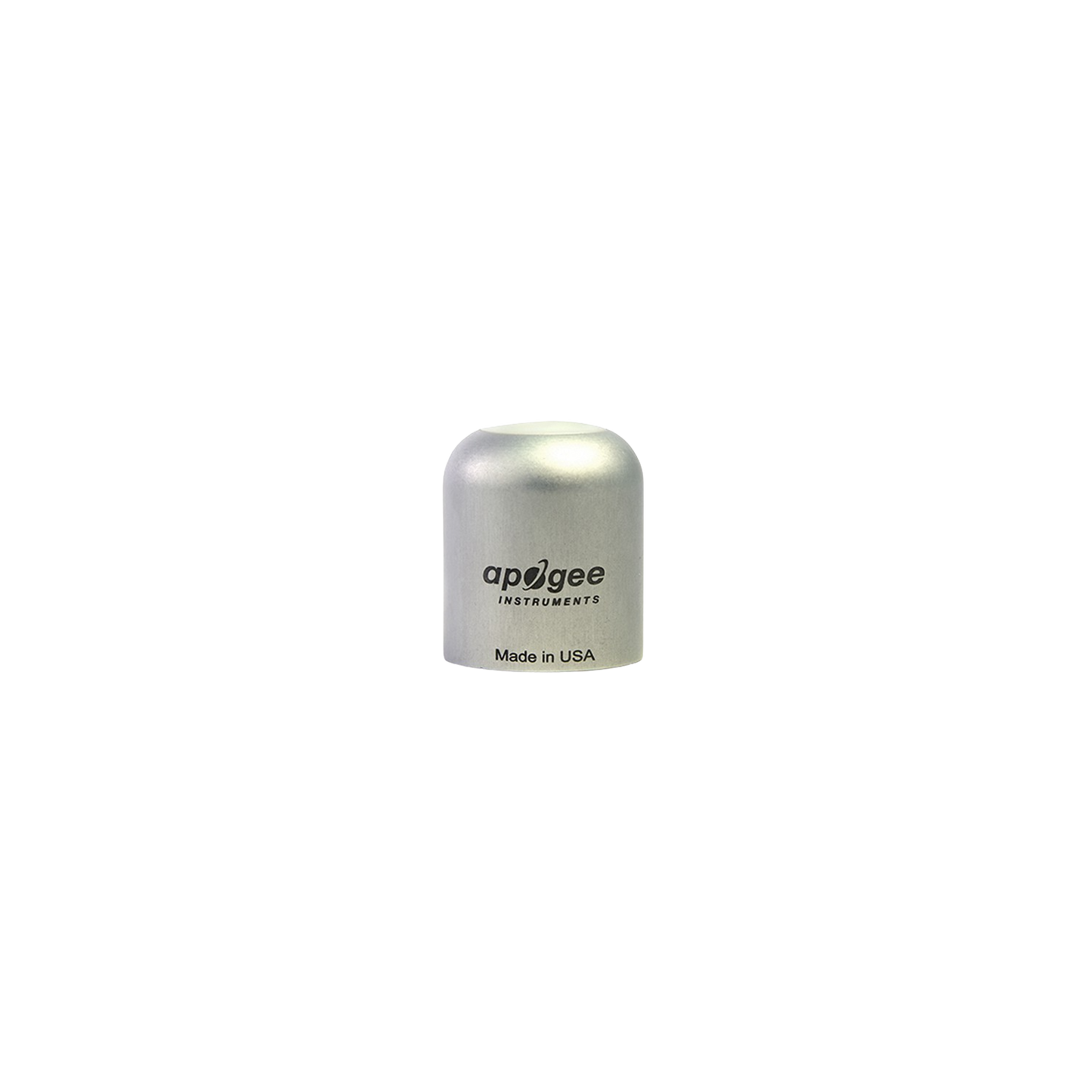

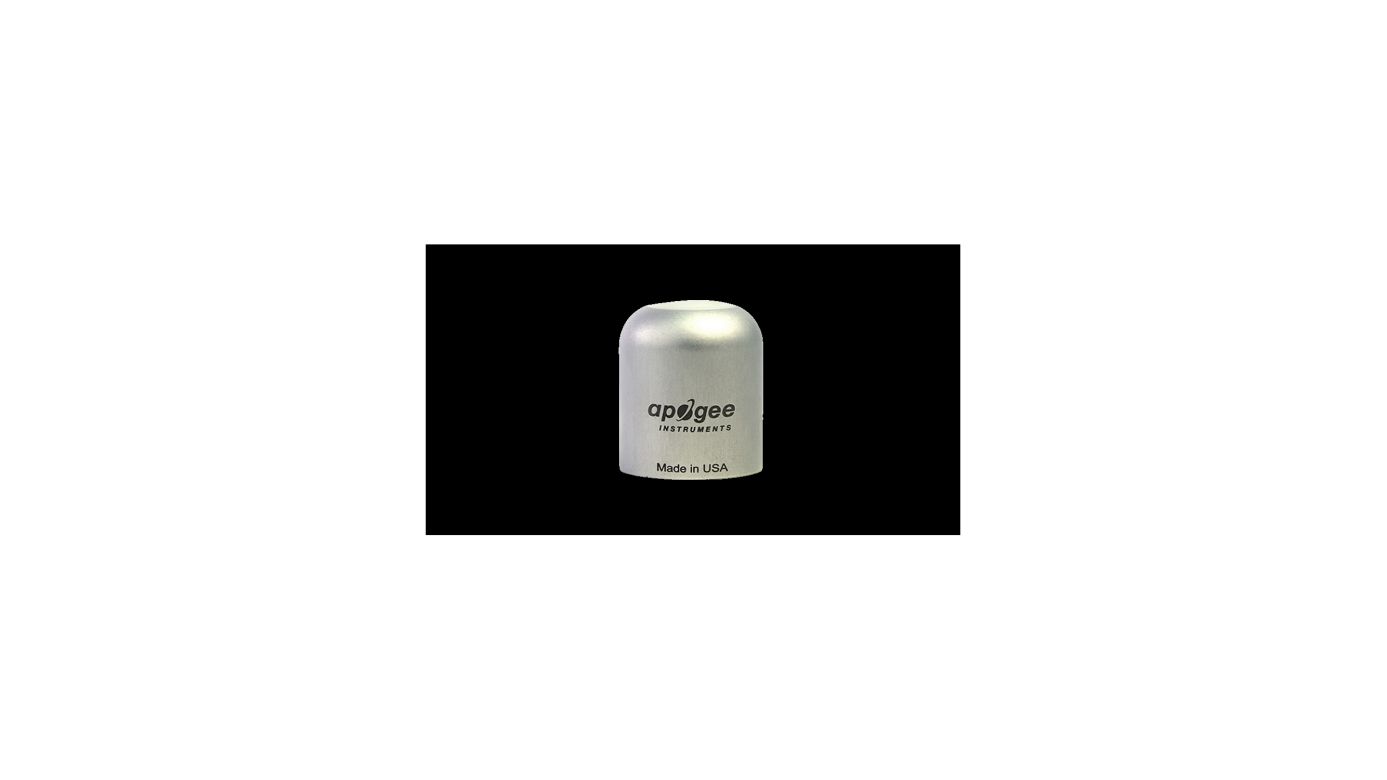

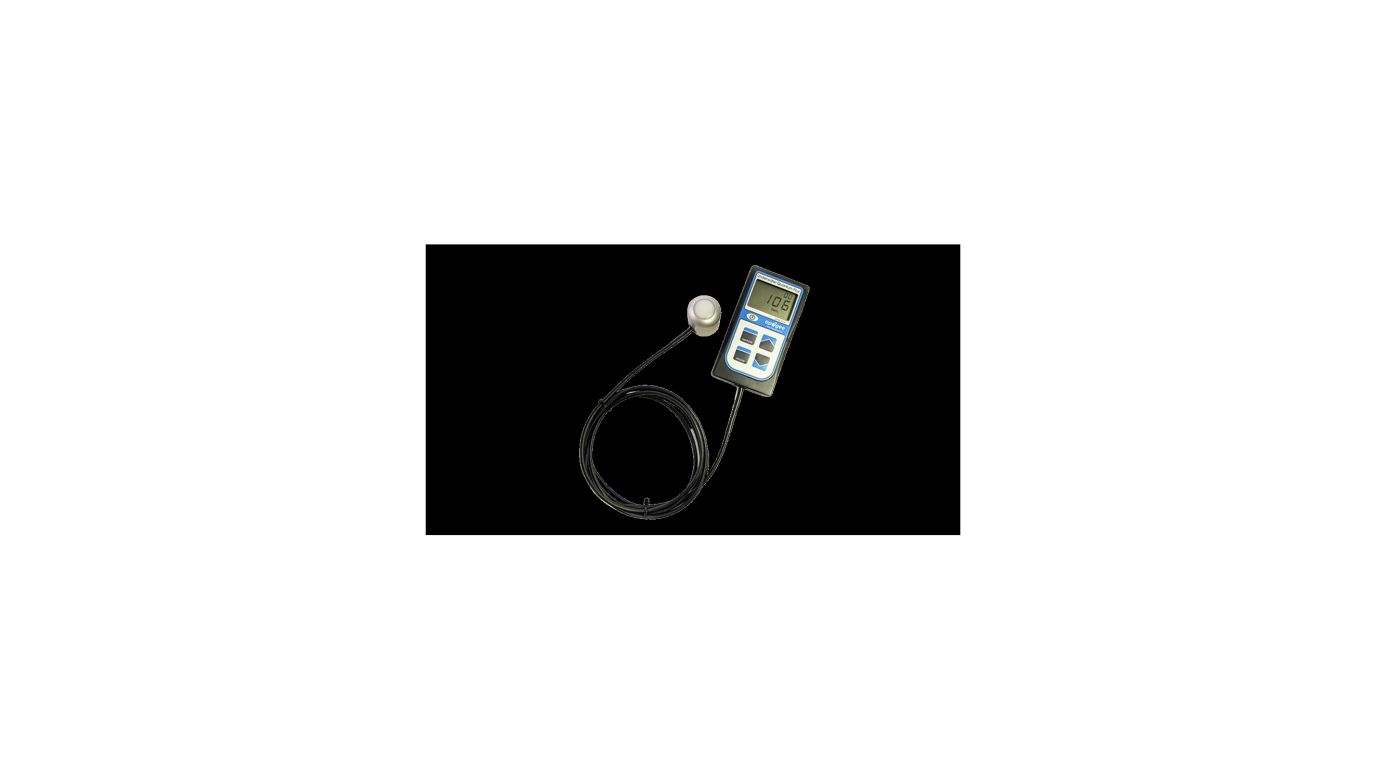

Das Messgerät besteht aus einem wasserdichten Quantensensor, der über ein wasserdichtes Kabel mit einem Handmessgerät verbunden ist. Der wasserdichte Sensor besteht aus einer blau verstärkten Silizium-Fotodiode und kundenspezifischen optischen Filtern in einem robusten, eloxierten Aluminiumgehäuse mit Acryl-Diffusor. Der Unterwasser-Quantensensor wird in der Regel in Meerwasseraquarien verwendet, in denen Korallen gezüchtet werden.
Einzelmessung- und Log-Modus enthalten
Das Messgerät verfügt über einen Probenahme- und Protokollmodus und zeichnet eine integrierte Tagessumme in mol m-2 d-1 auf. Im Probenmodus können bis zu 99 manuelle Messungen aufgezeichnet werden. Im Protokollmodus wird das Messgerät ein- und ausgeschaltet, um alle 30 Sekunden eine Messung vorzunehmen. Alle 30 Minuten ermittelt das Messgerät den Durchschnitt der sechzig 30-Sekunden-Messungen und speichert den Durchschnittswert. Das Messgerät kann bis zu 99 Durchschnittswerte speichern. Sobald der Speicher voll ist, werden die ältesten Messungen mit neuen überschrieben. Eine integrierte Tagessumme wird aus den 48 gemittelten Messungen (die einen 24-Stunden-Zeitraum ergeben) aufgezeichnet. Proben- und Protokollmessungen können auf dem LCD-Display oder durch Herunterladen der Daten auf einen Computer überprüft werden, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer angezeigt werden.
Anwendung:
Bereitstellung und Installation
Die Quantum-Messgeräte der Apogee MQ-Serie sind für stichprobenartige Messungen und die Berechnung des täglichen Lichtintegrals (DLI; Gesamtzahl der Photonen, die im Laufe eines Tages auf eine ebene Oberfläche auftreffen) durch die eingebaute Logging-Funktion ausgelegt. Zur genauen Messung der auf eine horizontale Oberfläche auftreffenden PFFD muss der Sensor waagerecht sein. Die als Zubehör erhältliche Nivellierplatte AL-100 wird zur Verwendung mit dem MQ-510 empfohlen, um sicherzustellen, dass der Sensor nivelliert ist, wenn er an einer Traverse befestigt ist. Die in der Platte befindliche Wasserwaage ermöglicht eine einfache und genaue Nivellierung.
Das Zubehörteil AM-320 Tauchsensorstab enthält eine Montagevorrichtung am Ende eines 40-Zoll-Glasfasersegment Sondenstabes und eignet sich gut für den Einsatz in Salzwasser. Der Stab ermöglicht es dem Benutzer, den Sensor in schwer zugänglichen Bereichen wie Aquarien zu platzieren.
Inbetriebnahme und Messung
Die Quantum-Messgeräte der MQ-Serie sind mit einer benutzerfreundlichen Schnittstelle ausgestattet, die schnelle und einfache Messungen ermöglicht.
Um das Messgerät mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie den Batteriedeckel von der Rückseite des Messgeräts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Leiterplatte des Messgeräts nach außen zeigen.
- Drücken Sie den Netzschalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne Aktivität kehrt das Messgerät in den Schlafmodus zurück und die Anzeige schaltet sich aus, um die Batterie zu schonen.
- Drücken Sie die Mode-Taste, um das Hauptmenü aufzurufen, in dem die manuelle oder automatische Protokollierung ausgewählt wird und in dem das Messgerät zurückgesetzt werden kann.
- Drücken Sie die Sample-Taste, um einen Messwert während manueller Messungen zu protokollieren.
- Drücken Sie die Aufwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern.
- Drücken Sie die Abwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern.
Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewählten Menüpunkten am unteren Rand.
Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wählen, drücken Sie einmal die Mode-Taste und wählen Sie mit den Auf-/Ab-Tasten die entsprechende Auswahl (SMPL oder LOG). Wenn der gewünschte Modus blinkt, drücken Sie den Mode-Knopf noch zweimal, um das Menü zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drücken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein Zähler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das Messgerät im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten bildet das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der ältesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (über einen Zeitraum von 24 Stunden) speichert das Messgerät auch eine integrierte tägliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1).
Zurücksetzen: Um das Messgerät entweder im SMPL- oder LOG-Modus zurückzusetzen, drücken Sie die Mode-Taste dreimal (RUN sollte blinken) und drücken Sie dann bei gedrückter Ab-Taste die Mode-Taste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur für den gewählten Modus. Das heißt, die Durchführung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die Durchführung eines Reset im LOG-Modus löscht nur die automatischen Messungen.
Überprüfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch Drücken der Aufwärts/Abwärts-Tasten überprüft werden. Zum Verlassen und Zurückkehren zu den Echtzeit-Messwerten drücken Sie die Sample-Taste. Beachten Sie, dass die integrierten täglichen Gesamtwerte nicht über die LCD-Anzeige zugänglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können.

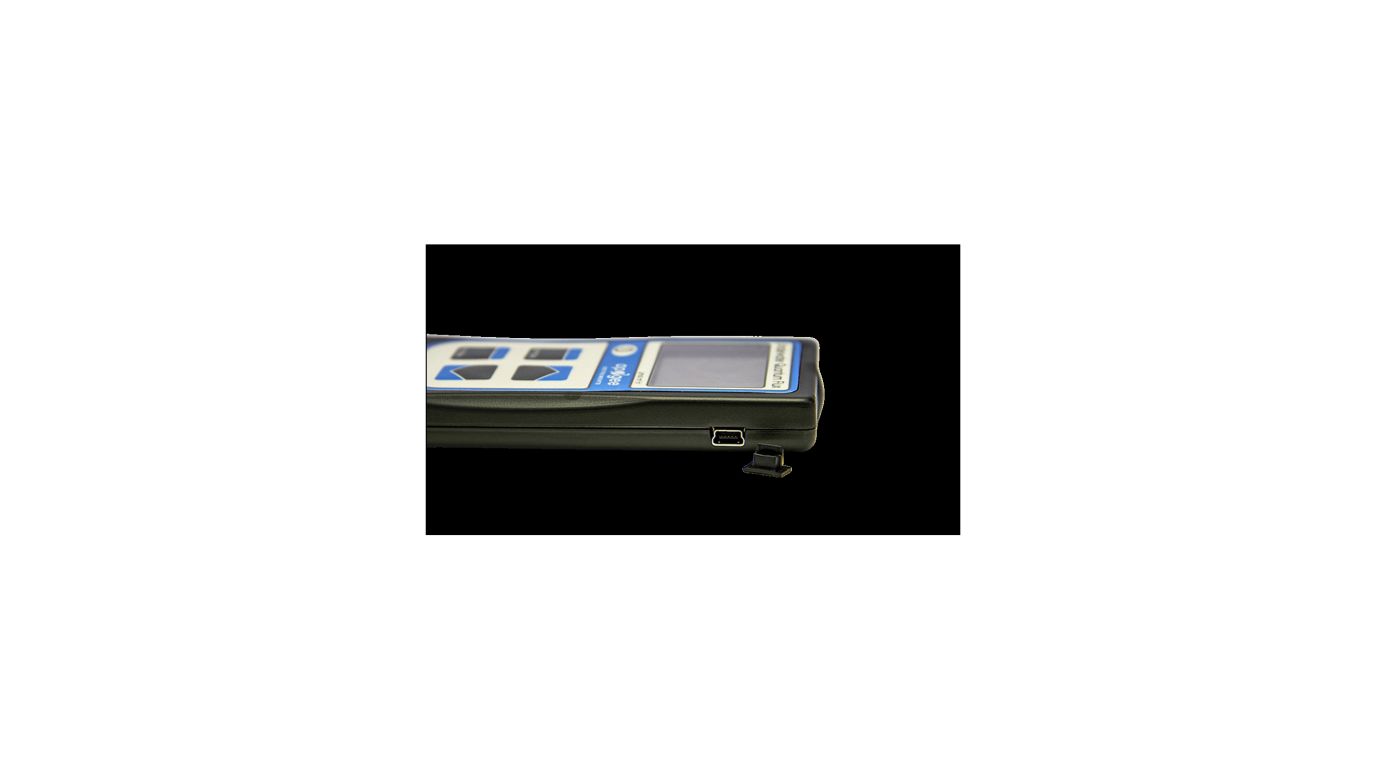

Für das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhältlich) erforderlich. Das Messgerät gibt Daten unter Verwendung des UART-Protokolls aus und erfordert die Umwandlung des AC-100 von UART auf USB, so dass Standard-USB-Kabel nicht funktionieren. Anleitungen zur Einrichtung und Software können von der Apogee-Website heruntergeladen werden.
Eintaucheffekt-Korrekturfaktor
Wenn ein Strahlungssensor in Wasser getaucht wird, wird mehr von der einfallenden Strahlung aus dem Diffusor zurückgestreut, als wenn sich der Sensor im Freien befindet (Smith, 1969; Tyler und Smith, 1970). Dieses Phänomen wird durch den Unterschied im Brechungsindex für außerhalb des Wassers (1,00) und im Wasser (1,33) verursacht und als Immersionseffekt bezeichnet. Ohne Korrektur für den Immersionseffekt können im Freien kalibrierte Strahlungssensoren nur relative Werte unter Wasser liefern (Smith, 1969; Tyler und Smith, 1970). Korrekturfaktoren für den Eintaucheffekt können abgeleitet werden, indem Messungen außerhalb des Wassers und in mehreren Wassertiefen bei konstantem Abstand von einer Lampe in einer kontrollierten Laborumgebung durchgeführt werden.
Der Sensor MQ-510 hat einen Eintaucheffekt-Korrekturfaktor von 1,32. Der Eintaucheffekt-Korrekturfaktor ist bereits in der Firmware des Messgeräts MQ-510 berücksichtigt, so dass Sie den Korrekturfaktor nicht auf Ihre Messungen anwenden müssen. Wenn Sie mit Ihrem Messgerät Messungen im Freien durchführen möchten, teilen Sie einfach die gemessene Zahl durch den Eintaucheffekt (1,32).
Bei Messungen unter Wasser können nur der Sensor und das Kabel ins Wasser eingetaucht werden. Das Handmessgerät ist nicht wasserdicht und darf nicht nass werden. Wenn die Gefahr besteht, dass das Messgerät durch Spritzwasser nass werden könnte, empfehlen wir, es in eine Plastiktüte oder einen anderen Behälter zu legen, um es vor versehentlichem Eindringen von Wasser zu schützen.
Weitere Informationen über Messungen unter Wasser und den Immersionseffekt finden Sie auf der Apogee-Webseite.
HINWEIS: Das Handmessgerät ist nicht wasserdicht, nur der Sensor und das Kabel sind wasserdicht.
Technische Daten:
Abmessungen (LxBxH): | 126 x 70 x 24 mm |
Messbereich: | 0 bis 4000 µmol mˉ² sˉ¹ |
Spektralbereich: | 400 bis 750 nm ± 5 nm (Wellenlängen, bei denen die Reaktionszeit mehr als 50 % beträgt) |
Langzeit-Abweichung (Instabilität): | Weniger als 2 % pro Jahr |
Reaktionszeit: | Weniger als 1 ms |
Spektrale Selektivität: | Weniger als 10 % von 412 bis 682 nm ± 5 nm |
Sensorabmessungen: | 30,5 mm Durchmesser, 37 mm Höhe |
Kabel: | 2 m isolierte, verseilte Zweidrahtleitung mit Santopren-Gummimantel (hohe Wasserbeständigkeit, hohe UV-Stabilität, Kälteflexibilität), zusätzliches Kabel erhältlich. |
