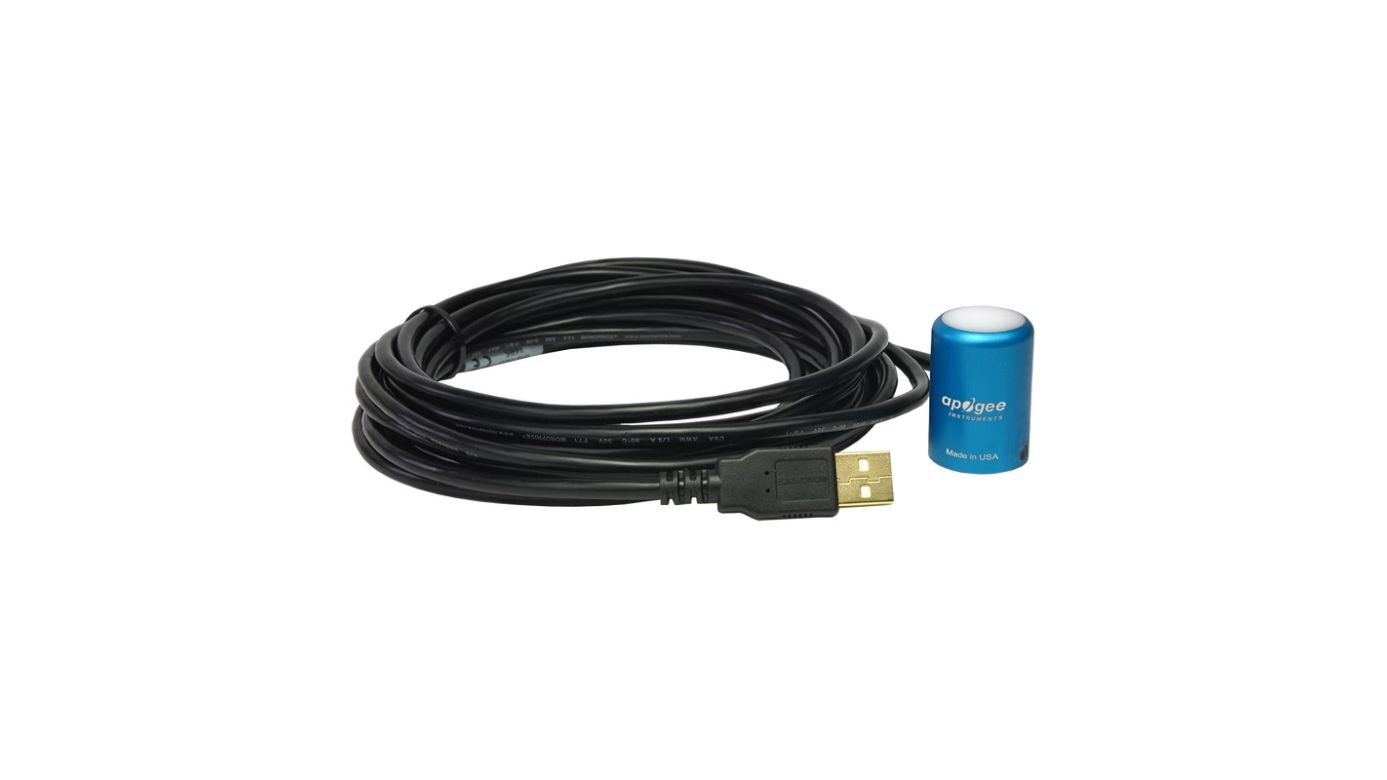

Apogee SQ-520 Full Spectrum Quantum Sensor (USB)

Apogee SQ-520 Full Spectrum Quantum Sensor (USB)

Artikel im Zulauf - jetzt bestellen!
Normaler Preis 579,00 €
Normaler Preis 618,00 € Verkaufspreis 579,00 €
Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet

Zahle sicher & flexibel:

Maestro Mastercard PayPal SOFORT Union Pay Visa
VollstÀndige Details anzeigen

Produktbeschreibung

Grafiken und Datenaufzeichnungen in Echtzeit

Der neue intelligente Vollspektrum-Quantum-Sensor SQ-520 kann ĂŒber USB direkt an einen Computer (Windows oder macOS X) angeschlossen werden, um mit der mitgelieferten Software punktuelle Messungen durchzufĂŒhren oder Grafiken und Datenaufzeichnungen in Echtzeit PPFD zu erstellen.

Der Sensor kann auch als eigenstÀndiger PAR-Datenlogger fungieren, indem er einfach an die meisten Standard 5 V DC USB-Stromversorgungsstecker angeschlossen wird. Der interne Speicher im Kopf des Sensors kann 10.000 vom Benutzer ausgewÀhlte periodische Messungen speichern, die zur Analyse als CSV-Datei auf einen Computer heruntergeladen werden können.

Vollspektrum Quantum-Sensor

Messen Sie die photosynthetisch aktive Strahlung, PAR, in ”mol m-2 s-1.

Die Quantum-Sensoren von Apogee Instruments bieten eine genaue und kostengĂŒnstige Messung der photosynthetisch aktiven Strahlung (PAR) von allen Lichtquellen, die fĂŒr das Wachstum von Pflanzen und Korallen verwendet werden.

Spektrale Antwort

Der Vollspektrum Quantum-Sensor hat einen Spektralbereich von 389 bis 692 ± 5 nm. Die verbesserte spektrale Empfindlichkeit erhöht die Genauigkeit von LED-Messungen.

Genaue, stabile Messungen

Die Sensoren sind mit einer Kosinus-Korrektur versehen, um ihre Genauigkeit zu erhalten, wenn die Strahlung aus niedrigen Zenitwinkeln kommt. Die Sensoren messen PPFD mit einer Reaktionsgenauigkeit des Kosinus von ± 5 % bei 75° Zenitwinkel. Die aus mehreren replizierten Quantum-Sensoren in beschleunigten Alterungstests und unter Feldbedingungen ermittelte LangzeitinstabilitÀt betrÀgt weniger als 2 % pro Jahr.

Typische Anwendungen

PPFD-Messungen ĂŒber PflanzenĂŒberdachungen in Außenbereichen, GewĂ€chshĂ€usern und Wachstumskammern sowie reflektierte oder unter dem BlĂ€tterdach (durchgelassene) PPFD-Messungen in den gleichen Umgebungen. Quantum-Sensoren werden auch zur Messung der PPFD in aquatischen Umgebungen, einschließlich Salzwasseraquarien, in denen Korallen gezĂŒchtet werden, verwendet.

Robustes, selbstreinigendes GehÀuse

Der patentierte kuppelförmige Sensorkopf (Diffusor und GehÀuse) erleichtert den Abfluss von Tau und Regen, um den Sensor sauber zu halten und Fehler durch Staub, der den Strahlungsweg blockiert, zu minimieren. Die Sensoren sind in einem robusten GehÀuse aus eloxiertem Aluminium untergebracht und die Elektronik ist vollstÀndig vergossen.

Ideal fĂŒr Messungen im Freien und unter Wasser

Apogee Quantum-Sensoren sind kalibriert, um absolute PPFD-Messungen im Freien durchzufĂŒhren. Die wasserdichten Sensoren können verwendet werden, um absolute PPFD-Messungen unter Wasser durchzufĂŒhren, indem ein Eintaucheffekt-Korrekturfaktor angewendet wird; die Sensoren SQ-420, SQ-520, MQ-210 und MQ-510 wenden den Korrekturfaktor bereits an. Einzelheiten zur DurchfĂŒhrung von Messungen unter Wasser finden Sie unter PAR-Messungen unter Wasser.

Kalibrierung

Um die Genauigkeit zu gewĂ€hrleisten, wird jeder Sensor unter kontrollierten Bedingungen sorgfĂ€ltig kalibriert und auf NIST-Referenzstandards rĂŒckgefĂŒhrt. Die Vollspektrumsensoren sind fĂŒr alle Lichtquellen vorkalibriert.

Montage

Die Solar-Montagehalterung AL-120 mit Nivellierplatte erleichtert die Montage des Sensors an einem Mast oder Rohr. Die Nivellierplatte fĂŒr Solarsensoren AL-100 wurde entwickelt, um den Sensor zu nivellieren, wĂ€hrend er auf einer ebenen FlĂ€che steht oder an einer OberflĂ€che montiert wird.

Ausgangs-Optionen

ErhĂ€ltlich als Option mit mehreren AnalogausgĂ€ngen, einschließlich 0 bis 40 mV, 0 bis 2,5 V und 0 bis 5 V. ZusĂ€tzlich ist ein digitaler "intelligenter" Sensor mit USB-Kommunikation und kundenspezifischer Software erhĂ€ltlich, der direkt an einen Computer angeschlossen werden kann. Es sind auch Sensoren erhĂ€ltlich, die an ein HandmessgerĂ€t mit Digitalanzeige angeschlossen sind.

Hochwertiges Kabel

Die Pigtail-Leitungssensoren verfĂŒgen ĂŒber einen IP68-Kabelanschluss aus rostfreiem Stahl in Marine-QualitĂ€t etwa 30 cm vom Kopf entfernt, um das Entfernen des Sensors fĂŒr Wartung und Neukalibrierung zu vereinfachen. Das Kabel besteht aus abgeschirmter, verdrillter Zweidrahtleitung mit einem TPR-Mantel fĂŒr hohe WasserbestĂ€ndigkeit, UV-StabilitĂ€t und FlexibilitĂ€t unter kalten Bedingungen.



Anwendung:

Bereitstellung und Installation

Befestigen Sie den Sensor mit der mitgelieferten Nylon-Montageschraube an einer festen OberflÀche. Um auf eine horizontale OberflÀche auftreffendes PPFD genau zu messen, muss der Sensor waagerecht sein. Zu diesem Zweck wird eine Nivellierplatte vom Typ AL-100 von Apogee Instruments empfohlen. Um die Montage an einem Querarm zu erleichtern, wird eine Montagehalterung von Apogee Instruments Modell AM-110 empfohlen.

Um den Azimutfehler zu minimieren, sollte der Sensor so montiert werden, dass das Kabel auf der Nordhalbkugel in Richtung Norden und auf der SĂŒdhalbkugel in Richtung SĂŒden zeigt. Der Azimutfehler betrĂ€gt typischerweise weniger als 0,5 %, lĂ€sst sich aber durch die richtige Kabelausrichtung leicht minimieren.

ZusĂ€tzlich zur Ausrichtung des Kabels zum nĂ€chstgelegenen Pol sollte der Sensor auch so montiert werden, dass Hindernisse (z.B. Stativ/Mast der Wetterstation oder andere Instrumente) den Sensor nicht abschatten. Nach der Montage sollte die grĂŒne Kappe vom Sensor entfernt werden. Die grĂŒne Kappe kann als Schutzabdeckung fĂŒr den Sensor verwendet werden, wenn dieser nicht in Gebrauch ist.

KabelanschlĂŒsse

Apogee begann im MĂ€rz 2018 mit dem Verkauf von Inline-Kabelsteckverbindern an einigen drahtlosen Sensoren, um den Vorgang des Abnehmens von Sensoren aus Installationen zur Neukalibrierung zu vereinfachen (das gesamte Kabel muss nicht aus der Station entfernt und mit dem Sensor ausgeliefert werden). Die robusten M8-Steckverbinder haben die Schutzart IP68, bestehen aus korrosionsbestĂ€ndigem Edelstahl in Marine-QualitĂ€t und sind fĂŒr den erweiterten Einsatz unter rauen Umgebungsbedingungen ausgelegt.

Anleitungen

Stifte und Farben der Verkabelung: Alle Apogee-Stecker haben sechs Stifte, aber nicht alle Stifte werden fĂŒr jeden Sensor verwendet. Es können auch unbenutzte Drahtfarben innerhalb des Kabels vorhanden sein. Um den Anschluss an ein MessgerĂ€t zu vereinfachen, werden die nicht verwendeten Farben der Pigtail-AnschlussdrĂ€hte entfernt. Wenn ein Ersatzkabel benötigt wird, wenden Sie sich bitte direkt an Apogee, um sicherzustellen, dass die richtige Pigtail-Konfiguration bestellt wird.

Ausrichtung: Beim Wiederanschließen eines Sensors sorgen Pfeile auf dem SteckergehĂ€use und eine Ausrichtungskerbe fĂŒr die richtige Ausrichtung. Eine Referenzkerbe im Inneren des Steckverbinders gewĂ€hrleistet die korrekte Ausrichtung vor dem Festziehen.

Unterbrechung der Verbindung ĂŒber lĂ€ngere ZeitrĂ€ume: Wenn Sie den Sensor fĂŒr einen lĂ€ngeren Zeitraum von einer Installation trennen, schĂŒtzen Sie die verbleibende HĂ€lfte des Steckers, der sich noch auf der Station befindet, mit Isolierband oder einer anderen Methode vor Wasser und Schmutz. Wenn Sie Sensoren zur Neukalibrierung zurĂŒckschicken, schicken Sie nur den Teil des Kabels, der fest mit dem Sensor verbunden ist. Der Kabelabschnitt mit dem Pigtail ist nicht erforderlich.

Festziehen: Die AnschlĂŒsse sind so ausgelegt, dass sie nur mit den Fingern fest angezogen werden können. Im Inneren des Steckers befindet sich ein O-Ring, der bei Verwendung eines SchraubenschlĂŒssels ĂŒbermĂ€ĂŸig zusammengedrĂŒckt werden kann. Achten Sie auf die Ausrichtung des Gewindes, um Querverschraubungen zu vermeiden. Beim vollstĂ€ndigen Festziehen können noch ein bis zwei GewindegĂ€nge sichtbar sein.

WARNUNG: Ziehen Sie den Connector nicht durch Verdrehen des schwarzen Kabels fest, sondern nur durch Verdrehen des Metall-Connectors.

Inbetriebnahme und Messungen

Schließen Sie den Sensor an ein MessgerĂ€t (MessgerĂ€t, Datenlogger, Controller) an, das in der Lage ist, ein Millivolt-Signal zu messen und anzuzeigen oder aufzuzeichnen (ein Eingangsmessbereich von etwa 0 bis 25 mV ist erforderlich, um den gesamten Bereich der PPFD von der Sonne abzudecken). Um die Messauflösung und das Signal-Rausch-VerhĂ€ltnis zu maximieren, sollte der Eingangsmessbereich des MessgerĂ€ts eng mit dem Ausgangsbereich des Quantum-Sensors ĂŒbereinstimmen. Schließen Sie den Sensor NICHT an eine Stromquelle an. Der Sensor ist selbstversorgend und das Anlegen einer Spannung wird den Sensor beschĂ€digen.

SEHR WICHTIG: Apogee Ă€nderte im MĂ€rz 2018 in Verbindung mit der Freigabe von Inline-Kabelsteckverbindern an einigen Sensoren alle Farben der Verkabelung unserer Bare-Lead-Sensoren. Um einen ordnungsgemĂ€ĂŸen Anschluss an Ihr DatengerĂ€t zu gewĂ€hrleisten, notieren Sie bitte Ihre Seriennummer oder, falls Ihr Sensor einen Edelstahlstecker 30 cm vom Sensorkopf entfernt hat, verwenden Sie die entsprechende Verkabelungskonfiguration aus dem Handbuch (als Download verfĂŒgbar).

Sensor-Kalibrierung

Die unverstÀrkten Apogee Vollspektrum Quantum-Sensoren, Modell SQ-500, haben einen Standard-PPFD-Kalibrierfaktor von exakt:

100,0 ”mol m-2 s -1 pro mV
Multiplizieren Sie diesen Kalibrierungsfaktor mit der gemessenen Spannung, um die Sensorausgabe in Einheiten von ”mol m-2 s -1 in PPFD umzuwandeln:
Kalibrierfaktor (100 ”mol m-2 s -1 pro mV) * Sensorausgangssignal (mV) = PPFD (”mol m-2 s -1 ) 100 * 20 = 2000

Volles Sonnenlicht ergibt auf einer horizontalen Ebene an der ErdoberflÀche eine PPFD von etwa 2000 ”mol m-2 s -1 . Dies ergibt ein Ausgangssignal von 20 mV. Das Signal wird durch Multiplikation mit dem Kalibrierungsfaktor von 100,0 ”mol m-2 s -1 pro mV in eine PPFD umgewandelt.

Software und Installation

Die aktuellste Version der ApogeeConnect Software kann hierheruntergeladen werden. Nach einem Doppelklick auf die Installationsdatei, mĂŒssen Sie nur den Nutzungsbedingungen zustimmen und auf "Weiter" klicken bis die Installation abgeschlossen ist. Optional können Sie den Installationspfad Ă€ndern, indem Sie auf "Change Install Location" klicken.



Technische Daten:

Gewicht: 100 g (mit 5 m Zuleitungsdraht)
Spektralbereich: 389 bis 692 nm ± 5 nm (WellenlÀngen, bei denen die Reaktionszeit mehr als 50 % des Maximums betrÀgt)
Langzeit-Abweichung (InstabilitÀt): Weniger als 2 % pro Jahr
Reaktionszeit: Abgleich der Software im Sekundentakt
Spektrale SelektivitÀt: Weniger als 10 % von 412 bis 682 nm ± 5 nm
Sensorabmessungen: 24 mm Durchmesser, 37 mm Höhe
Kabel: USB-Kabel 4,5 m
